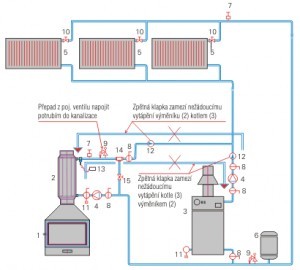

Schéma zapojení ústředního topení a krbu s teplovodním výměníkem
- krbová vložka
- teplovodní nerezový výměník
- teplovodní kotel
- oběhové čerpadlo
- radiátor
- expanzomat
- automatický odvzdušňovač
- kohout přímý
- pojistný ventil
- ventil přímý
- vypouštěcí kohout
- zpětná klapka
- termostat Danfos
- termoregulační směšovací ventil
- škrtící ventil pro vyrovnání tlakového odporu
Zapojení teplovodního výměníku (2) tak jak se uvedeno ve schematu nevyžaduje žádné další ovládací armatury. Při roztopení krbové vložky dochází k zahřívání vody ve výměníku a tato prostřednictvím termostatu (do jímky) sepne oběhové čerpadlo. Teplovodní výměník má jištění samostatným pojistným ventilem (9) a automatickým odvzdušňovacíém ventilem (7). Termoregulační směšovací ventil omezuje vnik kodenzátu na vnitřní stěně výměníku tzv. nízkotepltotní kondenzaci. Nutnou podmínkou pro správnou funkci termoregulačního ventilu je instalace škrtícího ventilu na obtoku, aby se vyrovnal hydraulický odpor. Škrcení se nastaví až při zatopení. V případě, že větev obtoku nemá vyrovnaný hydraulický odpor, tak teplá voda do radiátorů nejde a neustále koluje na obtoku a výměník se přehřívá. Schema neobsahuje dovybavení pojistým zařízením, které vyplývá z Nařízení vlády ČR č.183/1999 Sb. Zapojení teplovodního výměníku je vhodné zkonzultovat s odborníkem topenářem. Pro jednoduchou orientaci je možno počítat s tím, že tepelný výkon výměníku bude okolo 50% tepelného výkonu krbové vložky. bude okolo 50% tepelného výkonu krbové vložky..
